Установка ручного контроля листового проката УКЛ-32

Установка ручного контроля листового проката

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.

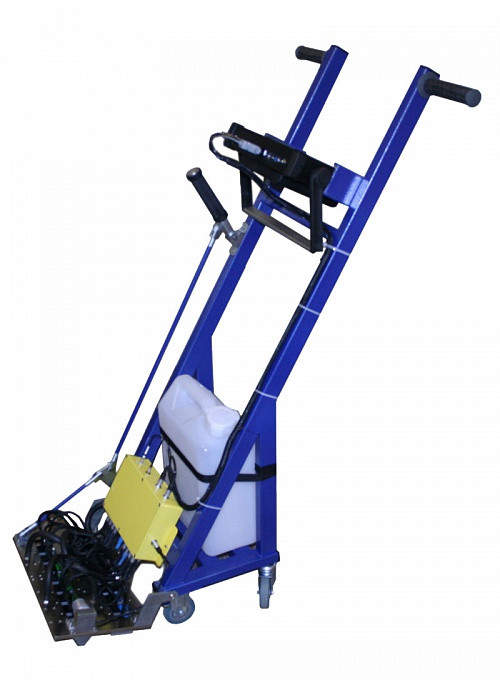

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.

Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.

Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.



Особенности

Режим контроля и режим настройки с отображение С-скана

Полноэкранный просмотр и настройка всех параметров каждого канала

Независимое ВРЧ в каждом канале

Автоматическая настройка чувствительности и акустического контакта всех каналов на реальном  листе

Автоматическое и ручное задание алгоритма обхода листа оператором

Сохранение и просмотр результатов измерения по каждому листу    Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек) Работа на прямом солнечном свете и при отрицательных температурах   Отдельная настройка каждого канала: генератор, приемник,  ВРЧ и пр. Частота повторения ЗИ:до 2000Гц Вывод сигналов в виде А-,  С- скана Возможность автоматической калибровки на контроль листа заданной толщины  Автоматический контроль акустического контакта Оценка размеров дефекта  Интерфейс Ethernet Питание: Li-ion аккумулятор или внешний блок питания до 6-8 часов работы от аккумулятора

Технические характеристики

Ширина акустического блока
300мм

Минимальный шаг записи при сканировании
1 мм

Максимальная толщина листа
400мм

Максимальная скорость сканирования
до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм)

Производительность
до 500 м2/час

Объем данных сканирования, запоминаемых в терминале
1 Гб

Наличие электронных маркеров стыковки дефектограмм секторов
есть

Шероховатость поверхности изделия
не хуже Rz80

Эквивалентная площадь выявляемых отражателей
не хуже 0,5см2

Режим отображения оперативной информации
А-скан, С-скан

Результаты контроля
дефектограмма изделия с привязкой к координатам, протокол контроля

Диапазон рабочих температур
от +5º C до +55° C (без применения низкотемпературных жидкостей)

Размер (В x Ш x Д)
1400 мм x 400 мм x 400 мм

Масса
15 кг
