Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector

Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector
влево
  • Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector, фото 2
  • Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector, фото 3
  • Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector, фото 4
  • Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector, фото 5
  • Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector, фото 6
  • Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector, фото 7
вправо
  • Под заказ

7 722 000 Тг.

Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector
Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K WeldspectorПод заказ
7 722 000 Тг.
Купить
+7 (778) 833-99-00
  • +77273494840
  • +77273274749
+7 (778) 833-99-00
  • +77273494840
  • +77273274749

Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K

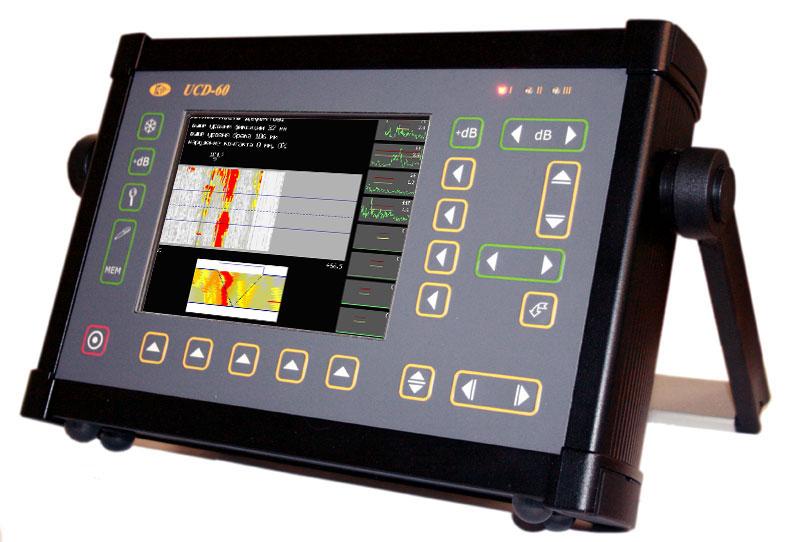

Восьмиканальный ультразвуковой сканер дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного ручного ультразвукового контроля сварных швов. Применение современных цифровых технологий позволяет данному ультразвуковому дефектоскопу контролировать сварные соединения со скоростью до 4м/мин.

Применение различных сканеров позволяет строить наглядный С-скан сварного шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку сварного шва.

Расположение специальных 4-х канальных преобразователей по обе стороны сварного шва позволило обеспечить его контроль за один проход.

Ультразвуковой дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10, имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО "Газпром".


Проведение полевых испытаний сканера на строящемся объекте структуры АО "Газпром". Контроль CRC-шва толщиной 21.6 мм


Дефектограмма с выявленным дефектом (глубина залегания- по всей глубине шва - непровар из-за неправильной настройки сварочного комплекса)

Особенности

  • Одновременное отображении сигналов во всех каналах ультразвукового контроля в реальном времени
  • Полноэкранный просмотр и настройка всех параметров каждого ультразвукового канала
  • Независимое ВРЧ в каждом канале контроля
  • Функция калибровки энкодера для точного отсчета координат и точного определения положения дефекта по длине контролируемого сварного шва

  • Сохранение и просмотр результатов ультразвукового  сканирования
  • Обработка и анализ проконтролированного участка сварного  шва
Анализ результатов ультразвуковой дефектоскопии



  • Компьютерная программа анализа результатов контроля и оформления протоколов контроля
Анализ результатов ультразвуковой дефектоскопии

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Работа на прямом солнечном свете и при отрицательных температурах до -40 С
  • Отдельная настройка каждого ультразвукового канала: генератор, приемник,  ВРЧ и пр.
  • Частота повторения ЗИ:до 2000Гц
  • Вывод ультразвуковых сигналов в виде А-,  С- скана
  • Возможность подключения различных сканеров
  • Возможность самостоятельного задания схемы ультразвукового  контроля в каждом канале
  • Автоматическая настройка на заданную толщину сварного  шва
  • Интерфейс Ethernet
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 6-8 часов работы от аккумулятора



Технические характеристики

Развертка
мин.: 0 - 2,67мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка
от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Максимальная длина контролируемого материала
до 6000 мм (эхо-режим)

Диапазон скоростей распространения ультразвуковых колебаний
1000 - 9999 м/с

Задержка в призме преобразователя
0 - 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс

Демпфирование
25 ом / 50 ом/ 1000 Ом

Входной импенданс
50 ом / 600 ом

Зондирующий импульс
радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс

Демпфер зондирующего импульсарегулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов

Частота повторений З

Ирегулируемая от 20 до 2000Гц
с шагом 1/ 5/ 10 или 100Гц

Усилитель
широкополосный 0.4-20 МГц (-6 дБ)

Диапазон регулировки усиления
100 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)
диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)
построение по 32 точкам, регулируемая по высоте

Детектирование
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан

Отсечка
компенсированная, 0 - 90% высоты экрана

Зоны контроля
три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле

Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне

Измерение временных интервалов
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

Дисплей
Цветной, TFT 640 х 480 точек (135 х 100 мм)
Специальная функция для работы на ярком солнечном свет

А-сигнал
480 x 300 точек в стандартном режиме

Память
500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс
Ethernet

Разъемы преобразователей
2 СР50 (BNC)

Аккумулятор
Li-ion 8 А/ч

Время работы
6-8 часов от аккумуляторов

Внешнее питание
блок питания от сети 220 В, 50Гц AC

Напряжение питания
18V/3,5A DC

Диапазон рабочих температур
от -30º C до +55° C

Размер (В x Ш x Д)
210 мм x 340 мм x 75 мм

Масса
4 кг с аккумуляторами

Характеристики
Основные
Производитель  Кропус
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
Информация для заказа
  • Цена: 7 722 000 Тг.
