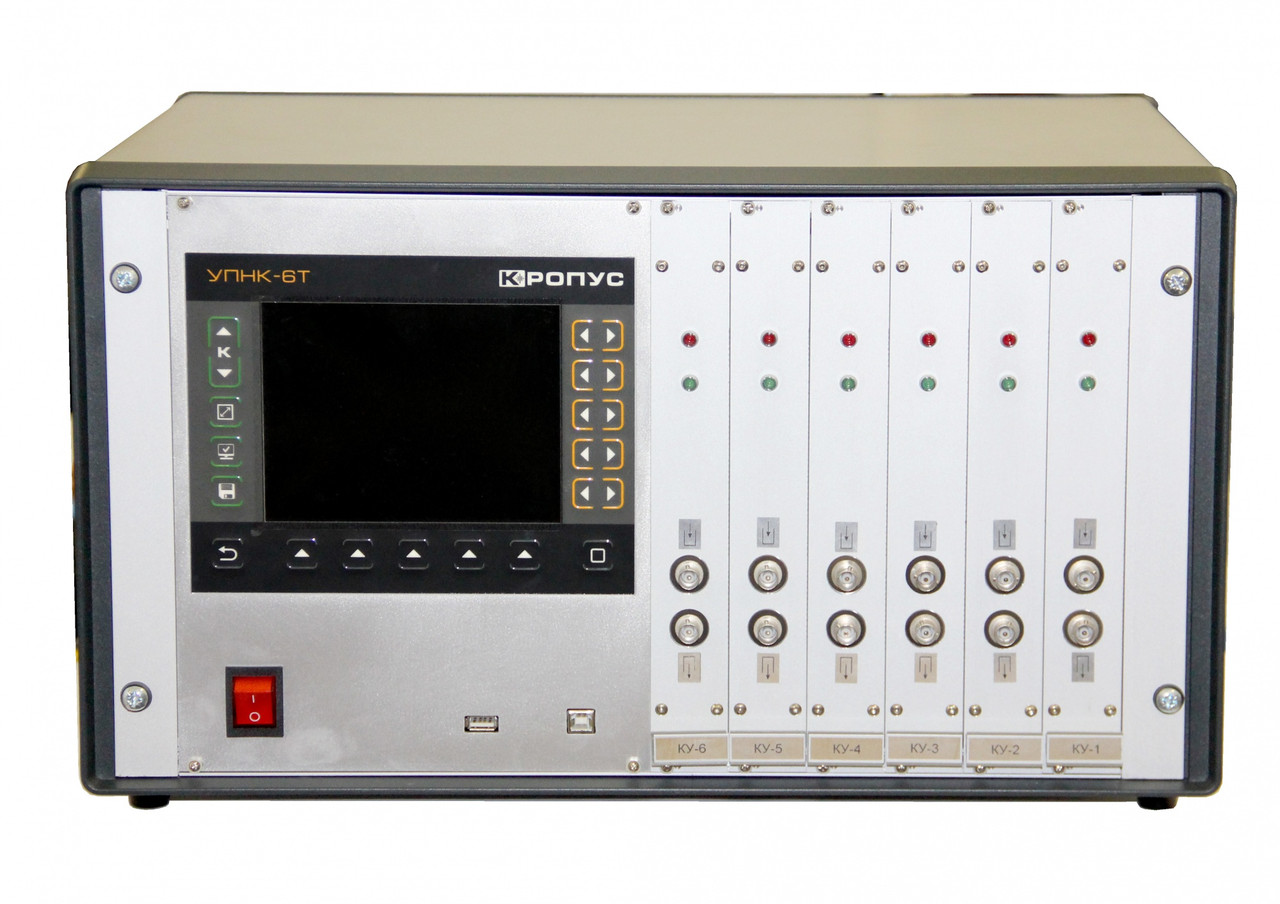

Портативный промышленный УЗ дефектоскоп УПНК-6Т

«УПНК-6Т» - универсальный многоанальный переносной дефектоскоп/толщиномер с независимыми параллельными каналами, построенными на высокоскоростной архитектуре.

«УПНК-6Т» - это универсальный инструмент, который может стать для Вас первым, достаточно бюджетным, шагом к модернизации установок на базе морально устаревших дефектоскопов (УДМ – 1М; УДМ – 3; АТЛАНТ – 3; ИДЦ; ИДЦ – 6; ИДЦ – 10; УДТ – 4М; ДУ – 161 – М; ДУК-66ПМ; УД-10УА; УКК – 2; Интротест и др.), так и послужить началом для создания новой установки с той степенью механизации и автоматизации процессов, в которой Вы нуждаетесь на данный момент.

«УПНК-6Т» отлично зарекомендовал себя в дефектоскопии и толщинометрии труб с диаметром 2 мм и толщиной стенки 0,2 мм. При работе в динамическом режиме с СОП 2х0,171 и СОП 2х0,250 отклонение от заданных параметров составило 1 мкм.

Режим толщиномер: СОП 2х0,171 мм в динамике

Режим толщиномер: СОП 2х0,250 мм в динамике

Режим дефектоскоп: СОП 4х0,2 отражение от внутренней риски


Особенности

  • Мобильность (масса не более 15 кг)
  • Возможность подключения к ультразвуковым установкам с разной степенью автоматизаций
  • Релейный выход. Возможность для подключения к существующей транспортной системе
  • Возможность интеграции в стандартную 19 дюймовую приборную стойку
  • Независимость всех каналов и использование 2-х компьютеров: обработки и управления работой, что позволяет обеспечить высокоскоростную работу системы и реализовать различные режимы обработки сигналов в каждом канале с частотой посылок до 15 кГц (!)
  • Возможность комбинирования методов контроля: одновременного поиска дефектов и определения глубины их залегания (режим дефектоскоп) и/или измерения толщины и фиксации расслоений (режим толщиномер)
  • Частотный диапазон канала - от 0,5 МГц до 25 МГц
  • Встроенные аналоговые фильтры и катушки индуктивности, позволяющие подключать и согласовывать практически любые преобразователи
  • Сохранение протоколов контроля изделий в виде файловой базы данных и передача их на USB носитель без подключения к ПК (!)
  • Использование сетевых возможностей Windows NT/2000, делает возможным удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества
  • Возможна реализация любых способов контроля: иммерсионного (с синхронизацией от поверхностного сигнала), совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов.

Технические характеристики

Параметр

Значение

Количество каналов

6

Развертка, мкс

мин.: 0 - 2,5
макс.: 0 - 1000

Задержка, мкс

от -4 мкс до 998

Демпфирование, Ом

50 / 1000 (до 25 в совмещенном режиме)

Входной импенданс, Ом

50 / 600

Зондирующий импульс, нс

прямоугольный, амплитудой не менее 200 В, с изменяемой длительность от 33 до 500, с шагом 16

Частота повторений ЗИ

от 50Гц до 15 кГц

Усилитель, МГц

широкополосный 0.5-25
диапазонные аналоговые и цифровые фильтры

Диапазон регулировки усиления, дБ

100

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ
с построением кривой по 10 опорным точкам

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны АСД + зона иммерсионной синхронизации
Начало и ширина зон изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана
при детектировании и от -95% до +95% при радиосигнале с шагом 1%.
Возможность увеличения числа зон до 8-ми

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по переходу сигнала через
частотный и корреляционный метод

Разрешающая способность, нс

для временного метода - 0,5
для частотного и корреляционного метода - 0,25

Разъемы преобразователей

2 СР50 / BNC

Масса, кг

15

Габаритные размеры, мм (д*ш*в)

550 *420 * 310

Характеристики
Основные
Производитель  Кропус
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
