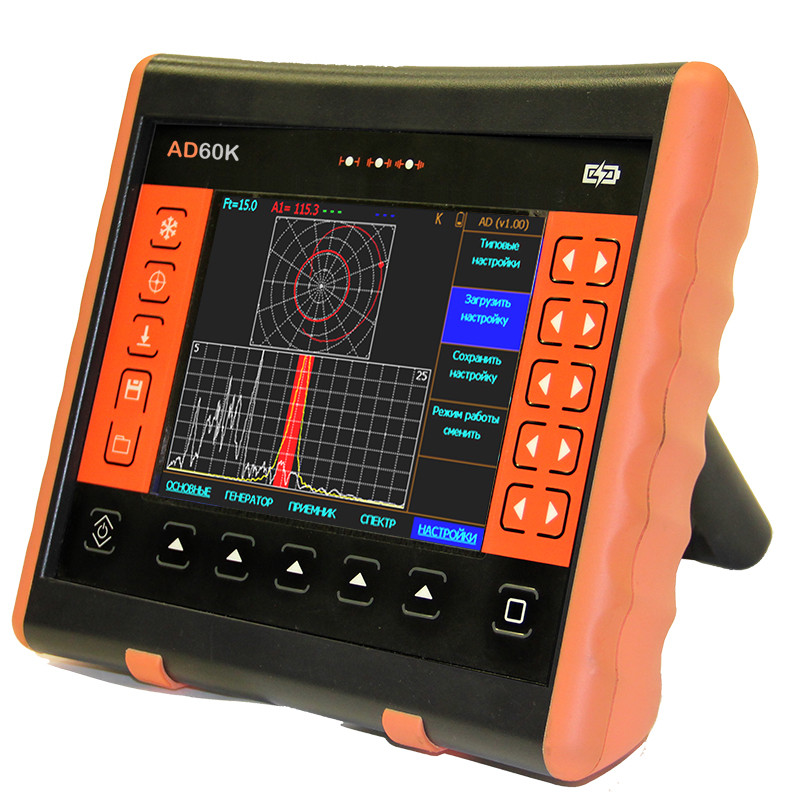

Акустический импедансный дефектоскоп АД-60К

Акустический импедансный дефектоскоп АД-60К
  • Под заказ

2 590 900 Тг.

Акустический импедансный дефектоскоп АД-60К
Акустический импедансный дефектоскоп АД-60КПод заказ
2 590 900 Тг.
Купить
+7 (778) 833-99-00
  • +77273494840
  • +77273274749
+7 (778) 833-99-00
  • +77273494840
  • +77273274749

Акустический импедансный дефектоскоп

Новая модель акустического и импедансного дефектоскопa АД-60К v.2 реализует последние разработки в области создания приборов для контроля композитных материалов. Дефектоскоп имеет современный генератор импульсного возбуждения и позволяет работать как импедансным методом, так и методом свободных колебаний для определения расслоений, непроклея, внутренних дефектов структуры и пр. Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.

Прибор внесен в реестр средств измерений Российской Федерации



Дефектоскоп АД-60К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Особенности

  • Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.


  • Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.


  • Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы

  • Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.





Технические характеристики

Импульс возбуждения
комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется

Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора
20±1В

Диапазон рабочих частот
от 50 Гц до 2 МГц

Предел допускаемой относительной
погрешности установки частоты возбуждения преобразователя
0.1 %

Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот
от 1 до 40 кГц

Общий диапазон регулировки усиления сигнала на входе
110 дБ

Раздельная регулировка усиления сигнала
Предварительный усилитель: 0 - 70 дБ
Цифровое усиление : 0 - 40 дБ

Усиление в спектральной области: 0 - 100 дБ

Шаг регулировки усиления
0.1 - 1 - 2 - и 10 дБ

Максимальная глубина обнаружения дефекта
зависит от частоты, типа преобразователя и свойств материала

Минимальный размер обнаруживаемого дефекта
зависит от частоты, типа преобразователя и свойств материала

Тип приемника
линейный, квадратурный, согласованный

Оконные функции
прямоугольная, Хэмминга, Хеннинга, Блэкмана

Дифференциальный режим
есть

Автоматическая балансировка преобразователя
есть

Типы используемых преобразователей
импедансный раздельно-совмещенный;
импедансный совмещенный;
ударный с микрофонным приемником;
ударный с пьезоэлектрическим приемником

Реализуемые методы контроля
импедансный;
свободных колебаний

Отображение сигнала
радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"

Зоны контроля
три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области

Автоматическая Сигнализация Дефектов (АСД)
световая и звуковая, индивидуальная логика определения дефекта в зоне

Дисплей
Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет

Память
100 настроек
1000 протоколов контроля

Интерфейс
USB

Разъем подключения преобразователей
LEMO FGG.1B 6 pin + 10 pin

Питание дефектоскопа
Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15В DC

Время работы от аккумуляторов
не менее 8 часов

Диапазон рабочих температур
от -30 C до +55 C

Размер (В x Ш x Д)200 мм x 225 мм x 80 мм

Масса
1,5 кг с аккумуляторами

Характеристики
Основные
Производитель  Кропус
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
Информация для заказа
  • Цена: 2 590 900 Тг.
