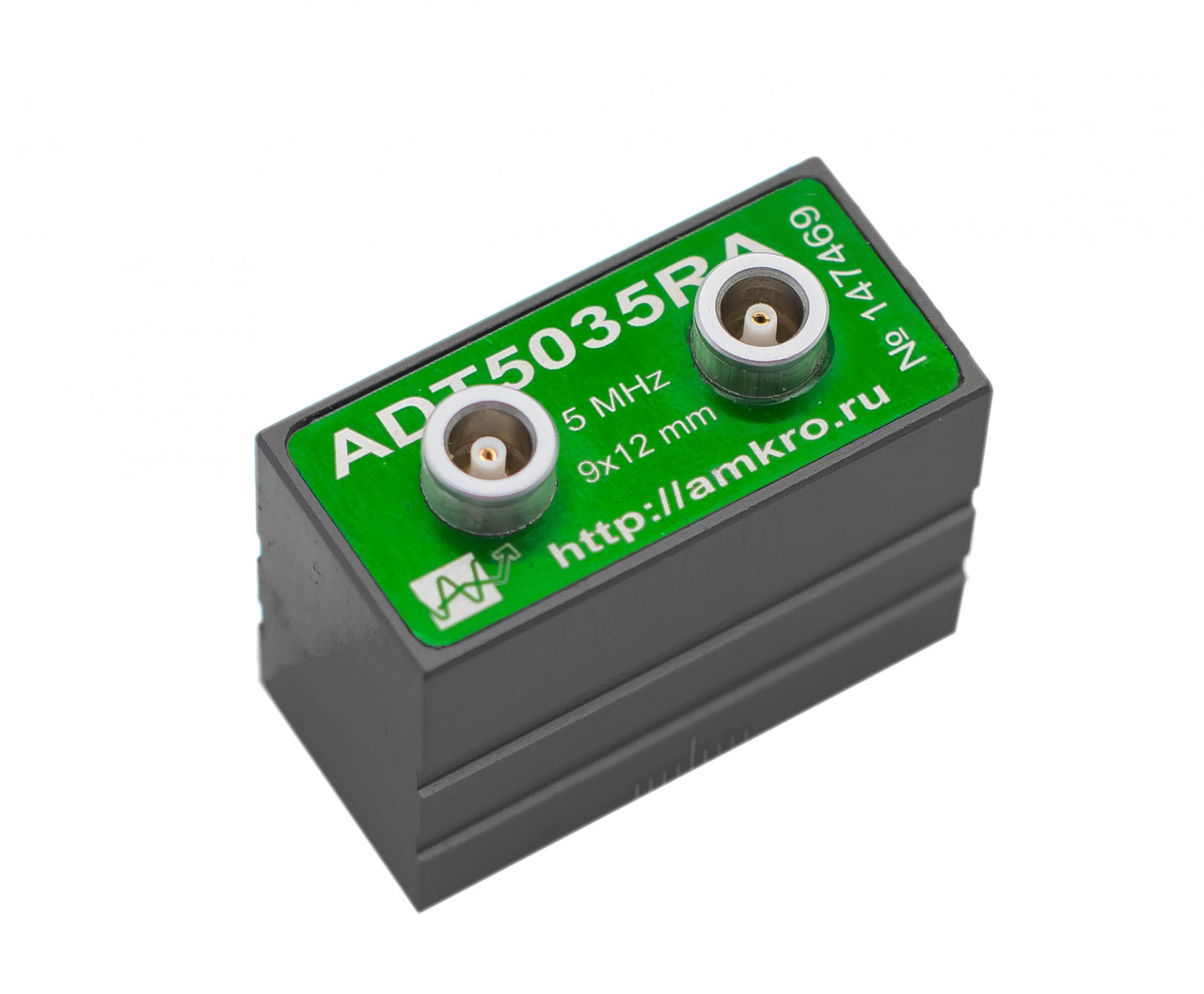

Наклонный р/с тандемный преобразователь ADT5035RA

Ультразвуковой преобразователь ADT5035RA предназначен для реализации тандемной схемы прозвучивания и является аналогом преобразователя ПН2Ц-35-2, ранее выпускавшегося ЦНИИТМАШ

Предназначен для контроля сварных соединений роторов низкого давление турбин типа К-220, К-500, К1000 согласно методике РД 27.28.05.004-2003 на объектах АО"Росатом"

Раздельно-совмещенный преобразователь типа тандем с углом ввода УЗК колебаний 35град. Размер пьезопластин 9х12 мм. Частота 5 МГц.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя ADT5035RA







Технические характеристики

Ультразвуковой пьезоэлектрический наклонный преобразователь типа "тандем"

Тип
контактный, наклонный, раздельно-совмещенный, тандем

Обозначение по ГОСТ
П122-5,0-35-ТД (где XX - угол ввода поперечной волны в сталь)

Номинальная частота преобразователя
5 МГц ± 10%

Тип излучаемых волн
поперечные

Размер пьезокерамического элемента
9х12 мм

Размер контактной поверхности
20х40 мм

Материал призмы
орстекло

Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность

Материал корпуса
алюминий с гальваническим покрытием

Габаритные размеры (ШхДхВ)
20 х 40 х 29,5 мм

Характеристики
Основные
Производитель  Кропус
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
Информация для заказа
  • Цена: 145 900 Тг.
