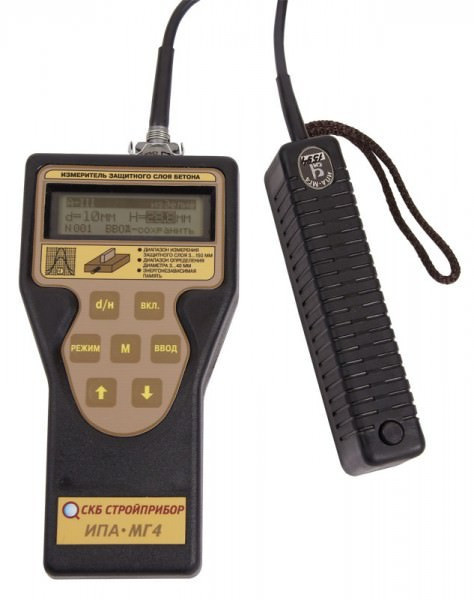

Измеритель защитного слоя бетона ИПА-МГ4

Измерители слоя бетона ИПА

Приборы ИПА-МГ4 и ИПА-МГ4.01 используются для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТ 22904.

Согласно данному ГОСТ толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами железобетонного изделия.

Сфера использования данного оборудования - определение параметров армирования железобетонных изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.

Приборы используют 3 основных режима работы:

• Определение оси арматурного стержня;
• Определение защитного слоя при известном диаметре;
• Определение диаметра арматурного стержня при известном защитном слое.

Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.

Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.

Прибор ИПА-МГ4.01 дополнительно имеет режим определения параметров армирования при неизвестных диаметре арматуры и защитном слое бетона, снабжен функции уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.

Технические характеристики измерителей защитного слоя бетона

Комплект поставки измерителей защитного слоя бетона

Электронный блок, преобразователь, упаковочный кейс (сумка), ремень, контрольный образец, руководство по эксплуатации.
Дополнительно для ИПА-МГ4.01: кабель связи с ПК, программное обеспечение.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: влагомер древесины, разрывная машина.

Поверка измерителей защитного слоя бетона

Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: микрометры гладкие диапазон измерений от 0 до 25 мм, от 25 до 50 мм, от 75 до 100 мм, КТ 2; штангенциркуль по ГОСТ 166-89, диапазон от 0 до 300 мм, КТ 1.

Вспомогательные средства поверки: набор прокладок немагнитных, имитирующих толщину защитного слоя бетона длиной (160 ± 2) мм, шириной (33 ± 2) мм и толщинами: 2; 3; 5; 10; 20; 30; 50; 80 мм, с отклонением толщины не более 0,1 мм; стержни арматурные класса Bр-I ГОСТ 6727 диаметром 3 мм, класса А-I ГОСТ 5781 диаметром 10, 14 мм, класса А-III ГОСТ 5781 диаметром 25, 40 мм.
