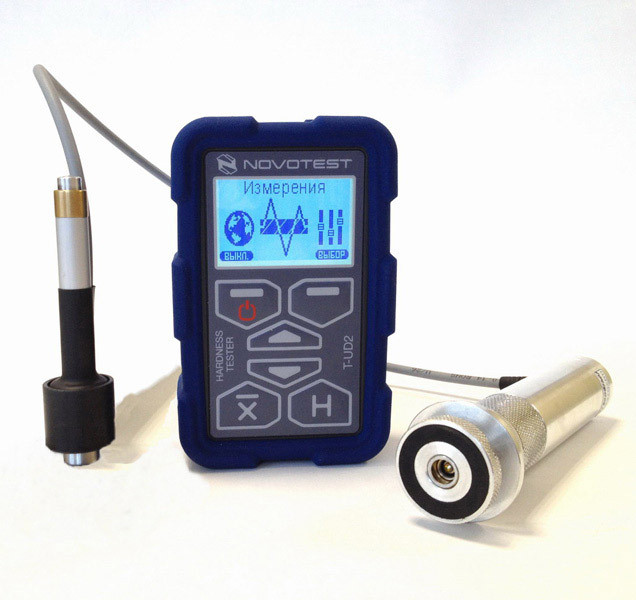

Комбинированный универсальный твердомер Novotest Т-УД2

Комбинированный универсальный твердомер Novotest Т-УД2
  • В наличии

376 900 Тг.

Комбинированный универсальный твердомер Novotest Т-УД2
Комбинированный универсальный твердомер Novotest Т-УД2В наличии
376 900 Тг.
Купить
+7 (778) 833-99-00
  • +77273494840
  • +77273274749
+7 (778) 833-99-00
  • +77273494840
  • +77273274749

Комбинированный универсальный твердомер Novotest

Обновленная версия комбинированного твердомера с предустановленными калибровками для нескольких материалов в ударозащищенном корпусе.

Комбинированный твердомер NOVOTEST Т-УД2 — это наиболее функциональный и при этом самый доступный по цене комбинированный твердомер среди аналогов на рынке РФ. Он использует в своей работе сразу два метода измерения: ультразвуковой - контактный импеданс (UCI) и динамический (Либа). Прибор позволяет контролировать твердость практически любых изделий из металлов и их сплавов с минимальными ограничениями по массе, структуре, конфигурации, степени термической и механической обработки объекта контроля.

Обновленная версия прибора уже «из коробки» имеет калибровки по шкалам Роквелла, Бринелля и Виккерса для конструкционных сталей, а динамический датчик дополнительно откалиброван для легированной и нержавеющей стали и алюминия. Также доступна высокоточная трехточечная пользовательская калибровка для иных материалов и шкал. Реализована полноценная энергонезависимая память, обновлен функционал работы с ПК, появились дополнительные режимы отображения результатов измерения.

Твердомер позволяет проводить экспресс-анализ твердости изделия непосредственно на месте эксплуатации или производства в полевых, цеховых и лабораторных условиях, что выгодно отличает его от стационарных твердомеров. Прибор очень прост в применении и не требует никаких специальных навыков для работы с ним.

НАЗНАЧЕНИЕ:

Измерение твердости:

  • конструкционных и углеродистых сталей
  • легированной и нержавеющей стали, алюминия (только динамический датчик)
  • иных металлов и сплавов (цветные металлы, чугун, другие сплавы и т.д.) с помощью пользовательских калибровок по известному образцу (образцам).

По следующим шкалам:

  • Роквелла HRC
  • Бринелля HB
  • Виккерса HV
  • пользовательским шкалам

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

ОСОБЕННОСТИ:

  • простота и легкость применения, небольшой вес и габариты
  • максимальная универсальность за счет двух датчиков в комплекте (ультразвукового и динамического)
  • автоматическое распознавание прибором подключенного датчика
  • различные модификации датчиков обоих типов для решения широкого спектра задач
  • масса исследуемого изделия практически не имеет ограничений, возможность измерения твердости таких малоразмерных деталей, как болты, винты и иной различный крепеж
  • возможность оценить степень поверхностной термической обработки и ее качество
  • ультразвуковые датчики со съемной опорной насадкой для плоских и радиусных поверхностей, возможность применение без насадки для измерения малогабаритных изделий и в труднодоступных местах
  • измерение твердости материалов, имеющих крупнозернистую структуру (чугун, нержавеющая сталь, цветные металлы и другие)
  • контроль твердости возможен даже в тех случаях, когда поверхность плохо подготовлена
  • комплектация стандартными аккумуляторами АА с возможностью их оперативной замены обычными батарейками
  • наличие предустановленных калибровок динамического датчика по 3 шкалам для конструкционной, легированной и нержавеющей стали и алюминия
  • полноценная трехточечная пользовательская калибровка позволяющая самостоятельно создавать дополнительные шкалы и материалы
  • сохранение результата измерения в памяти прибора с присвоением уникального имени виртуальной клавиатурой
  • сохранение резервных копий калибровок и дальнейшее их восстановление при утрате
  • отбрасывание заведомо ложных измерений в режиме «интеллектуальный»
  • режимы «статистика» и «сигнал» значительно повышающие удобство работы с прибором
  • обновлённое программное обеспечение для работы с сохраненными результатами измерений на ПК
  • возможность регулировки яркости дисплея и звука
  • ударопрочный корпус со съемным силиконовым бампером (чехлом) для тяжелых условий эксплуатации.

Измерение твердости объекта с плохо подготовленной поверхностью

Измерение твердости на радиусных поверхностях с применением специальной насадки

Технические характеристики

Основные характеристики прибора:

Габаритные размеры электронного блока, мм 120х75х36
Питание от двух NiMH аккумуляторных батарей или элементов питания типа АА по 1,2 В
Сила тока питания, не более, мА 100
Время непрерывной работы, не менее, ч 20
Масса электронного блока с батареей, не более, г 250
Рабочий диапазон температур, ° С от -20 до + 40
Влажность воздуха, не более 98 %, при 35 °С

Диапазон измерений и пределы основной допускаемой погрешности:

Шкала твердости Диапазон измерения Погрешность
Роквелл, HRC От 20 до 70 ±2
Бринелль, HB от 90 до 330 ±10
Бринелль, HB от 330 до 450 ±15
Виккерс, HV от 240 до 500 ±15
Виккерс, HV от 500 до 940 ±30
Предел прочности sigma в (справочный) ГОСТ 22761-77, МРА от 370 до 1500 Нормируется при градуировке

УЛЬТРАЗВУКОВЫЕ ДАТЧИКИ:

У1 (5 кг) - основной тип датчика для решения большинства задач (входит в стандартную комплектацию). Средние требования к чистоте поверхности исследуемого изделия.

У1 (1 кг) - датчик с уменьшенной нагрузкой. Предназначен для измерения твердости изделий с повышенными требованиями к чистоте поверхности, а также, для измерения твердости поверхностных упрочненных слоев. Также позволяет работать с тонкостенными деталями, различными азотированными и цементированными поверхностными слоями пресс-форм, штампов, матриц. Высокие требования к чистоте поверхности.

У1 (10 кг) - датчик с увеличенной испытательной нагрузкой. Применяется для измерения твердости изделий с повышенной шероховатостью и на плохо подготовленных поверхностях. Наименьшие требования к чистоте поверхности.

Характеристики ультразвуковых датчиков:


Наименование датчика У1 (5 кг) У1 (1 кг) У1 (10 кг)
Нагрузка, кгс (H) 5 (50) 1 (10) 10 (98)
Габаритные размеры датчика di35х140 di35х140 di35х140
Масса датчика, г, не более 250 250 250
Шероховатость измеряемой поверхности, Ra 2,5 1,5 3,2
Радиус кривизны измеряемой поверхности, мм 5 5 5
Масса контролируемого изделия, не менее, кг 0,1* 0,1* 0,1*
Толщина контролируемого изделия, не менее, мм 1* 0,8* 1,5*

* и менее при использовании рекомендаций по проведению измерений твердости легких и тонких образцов.

Датчик У1: алмазный индентор, съемные насадки

ДИНАМИЧЕСКИЕ ДАТЧИКИ:

Д1 - основной тип датчика для решения большинства задач, взводится толкателем (входит в стандартную комплектацию).

Д1С - датчик для решения большинства задач с механизмом самовзвода.

Д1М – миниатюрный датчик для применения внутри изделий, выемках и аналогичных труднодоступных местах. Взводится толкателем.

Д1-DL – самовзводный датчик с минимальным размером контактной площадки в виде трубки для измерений в узких местах (пазах, канавках и тп).

Д1-C – самовзводный датчик с уменьшенной энергией удара для изделий небольших габаритов и с повышенным требованием к размеру оставляемого отпечатка. Повышенные требования к чистоте поверхности.

Д1-D+15 - датчик с контактной площадкой уменьшенного диаметра для измерения в труднодоступных местах (с механизмом самовзвода).

Д1-G – габаритный датчик с увеличенной энергией удара для объектов с грубо обработанной поверхностью и повышенной шероховатостью (с механизмом самовзвода). Повышенные требования к размеру и весу объекта измерения.


Характеристики динамических датчиков:


Наименование датчика Д1 Д1С Д1М Д1-DL Д1-C Д1-D+15 Д1-G
Энергия удара, Н·мм 11 11 11 11 3 11 90
Размер контактной площадки, мм, не более di13 di20 di13 di5 di20 di15 di30
Габаритные размеры датчика, мм, не более di25х95 di25х150 di25х65 di25х210 di25х145 di25х170 di30х260
Масса датчика, г, не более 130 75 60 100 75 80 250
Максимальная шероховатость измеряемой поверхности, Ra 3,2 3,2 3,2 3,2 0,4 3,2 6,3
Радиус кривизны измеряемой поверхности, мм 10 10 10 10 10 10 10
Масса контролируемого изделия, не менее, кг 5* 5* 5* 5* 1,5* 5* 15*
Толщина контролируемого изделия, не менее, мм 10* 10* 10* 10* 10* 10* 70*

* и менее при использовании рекомендаций по проведению измерений твердости легких и тонких образцов.

Комплект поставки

  • электронный блок твердомера
  • ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей. Модификация на выбор заказчика.
  • датчик динамический Д1
  • 2 аккумулятора с зарядным устройством
  • паспорт, руководство пользователя
  • компакт-диск с программным обеспечением
  • кабель для связи с ПК
  • сумка с плечевым ремнем
  • упаковочная тара

Дополнительные опции для заказа:

  • свидетельство о поверке;
  • дополнительные датчики различного типа;
  • дополнительные аккумуляторы;
  • дополнительное зарядное устройство;
  • меры твердости.

Характеристики
Основные
Производитель  Novotest
Страна производительРоссия
СостояниеНовое
ТипПортативный
Метод измерения  Ультразвуковой
Шкала твердостиБринелля, Виккерса, Роквелла
Информация для заказа
  • Цена: 376 900 Тг.
