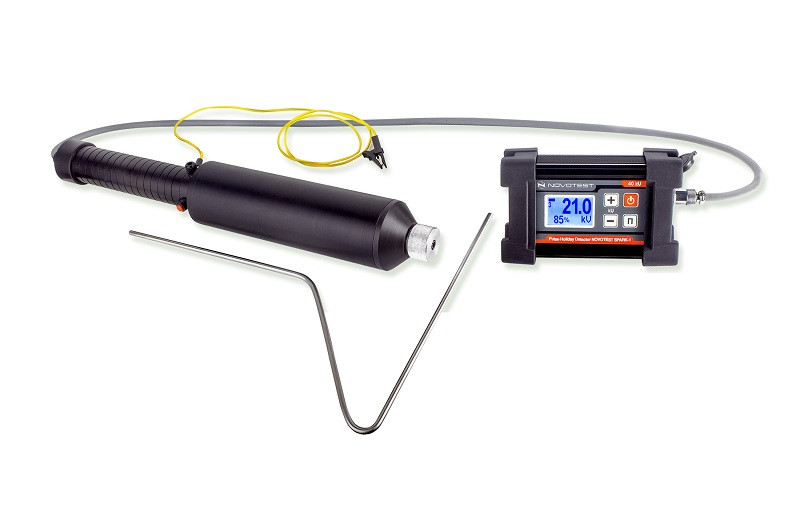

Электроискровой дефектоскоп Novotest Искра-1

Электроискровой дефектоскоп NOVOTEST Искра-1 предназначен для проведения контроля сплошности различных покрытий, преимущественно покрытий нефте- и газопроводов.

Контроль проводится согласно стандартам:

• ДСТУ 4219-2003;
• ГОСТ Р 51164-98 «Трубопроводы стальные магистральные»;
• ASTM G62 «Standard Test Methods for Holiday Detection in Pipeline Coatings».

Проводить контроль покрытия можно на эксплуатируемых трубопроводах и на трубах в процессе производства (после нанесения покрытия).
По ДСТУ 4219 и ГОСТ Р 51164 контроль проводиться после проведения предварительного испытания на удар, контроль проводится непосредственно в месте подверженном удару.
Для проведения контроля используются всевозможные электроды (веерный, Т-образный, серповидный и т.д.) которые позволяют провести контроль покрытия в труднодоступных местах изделия.

• Компактный электронный блок;
• Ударопрочный корпус для сложных условий эксплуатации (алюминиевый с защитным силиконовым бампером);
• Сменные электроды (можно подобрать подходящий непосредственно под объект контроля);
• Широкий диапазон регулировки напряжения от 1 до 40 кВ;
• Точная цифровая регулировка напряжения;
• Дискретность установки выходного напряжения 0,1 кВ;
• Звуковая сигнализация при обнаружении дефекта;
• Предварительные настройки для проведения контроля, которые можно перезаписать.

Принцип работы прибора основан на электроискровом методе. Датчик-электрод, подключенный к одному полюсу источника напряжения, сканирует поверхность объекта непосредственно по покрытию. Второй полюс источника напряжения от разъёма заземления соединяется с металлической конструкцией напрямую. Электронный блок фиксирует пробой воздушных промежутков напряжением между электродом и токопроводящим основанием.

В зависимости от задачи прибор может быть оснащен Т-образным, серповидным, щеточным, кольцевым, пружинным и прочими типами электродов под индивидуальные объекты контроля заказчика.

В приборе имеется функция звуковой и световой сигнализации при выявлении электрического искрового пробоя в процессе контроля, что позволяет работать с прибором без перманентного наблюдения за процессом, таким образом значительно упрощает работу оператора.

  Толщина контролируемого покрытия, мм

до 12

  Наименьший диаметр выявляемого дефекта, мм

0,1

  Выходное напряжение, кВ

от 1 до 40

  Дискретность изменения выходного напряжения (шаг регулировки/настройки исходного/испытательного напряжения), кВ

0,1

  Частота следования импульса, Гц

от 30 до 35

  Скорость перемещения электрода, не более, см/с

25

  Время непрерывной работы от аккумуляторной батареи, не менее, ч

5

  Рабочие условия эксплуатации прибора:

  – температура окружающего воздуха, оС;

  – относительная влажность воздуха, %;

  – атмосферное давление, кПа.

от -40 до +50

до 95 при 25 °С

от 86,6 до 106,6

  Масса высоковольтного трансформатора, не более, кг

1,6

  Масса блока управления, не более, кг

1,1

Искра-1  - базовый комплект

• электронный блок;
• высоковольтный трансформатор-держатель;
• провод заземления, снабженный зажимом типа «крокодил»;
• электрод;
• зарядное устройство;
• паспорт и руководство по эксплуатации.
